Как безопасно заменить повреждённый балансировочный разъём Li-Po аккумулятора

Перевод статьи How to Fix a Broken LiPo Battery Balance Connector Safely — Oscar Liang.

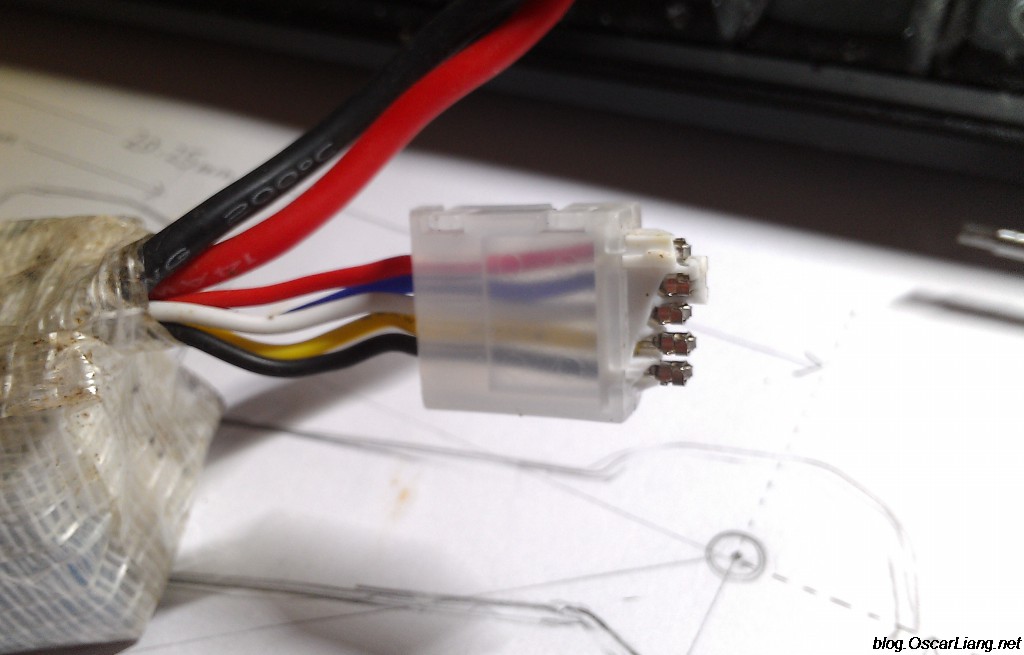

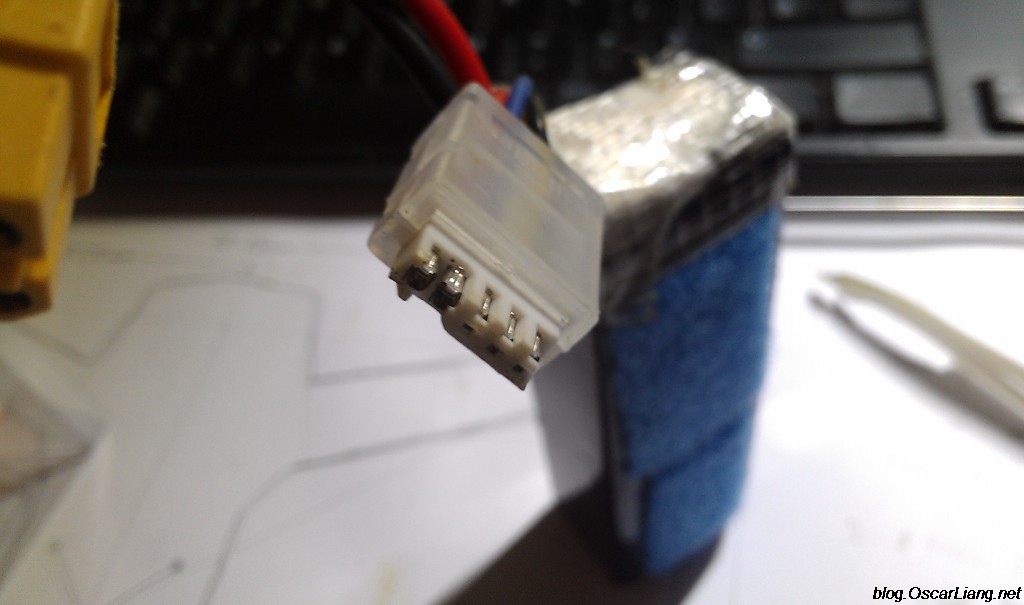

Балансировочные разъёмы Li-Po аккумуляторов легко повредить вращающимися пропеллерами — особенно на FPV-дронах, где балансировочный шлейф часто болтается снаружи. С повреждённым разъёмом нужно разбираться немедленно: оголённые провода или помятые контакты могут замкнуться, а это грозит перегревом батареи и даже возгоранием.

В этом руководстве разбираемся, как заменить повреждённый балансировочный разъём и как в принципе не доводить шлейф до такого состояния.

Зачем нужен балансировочный шлейф#

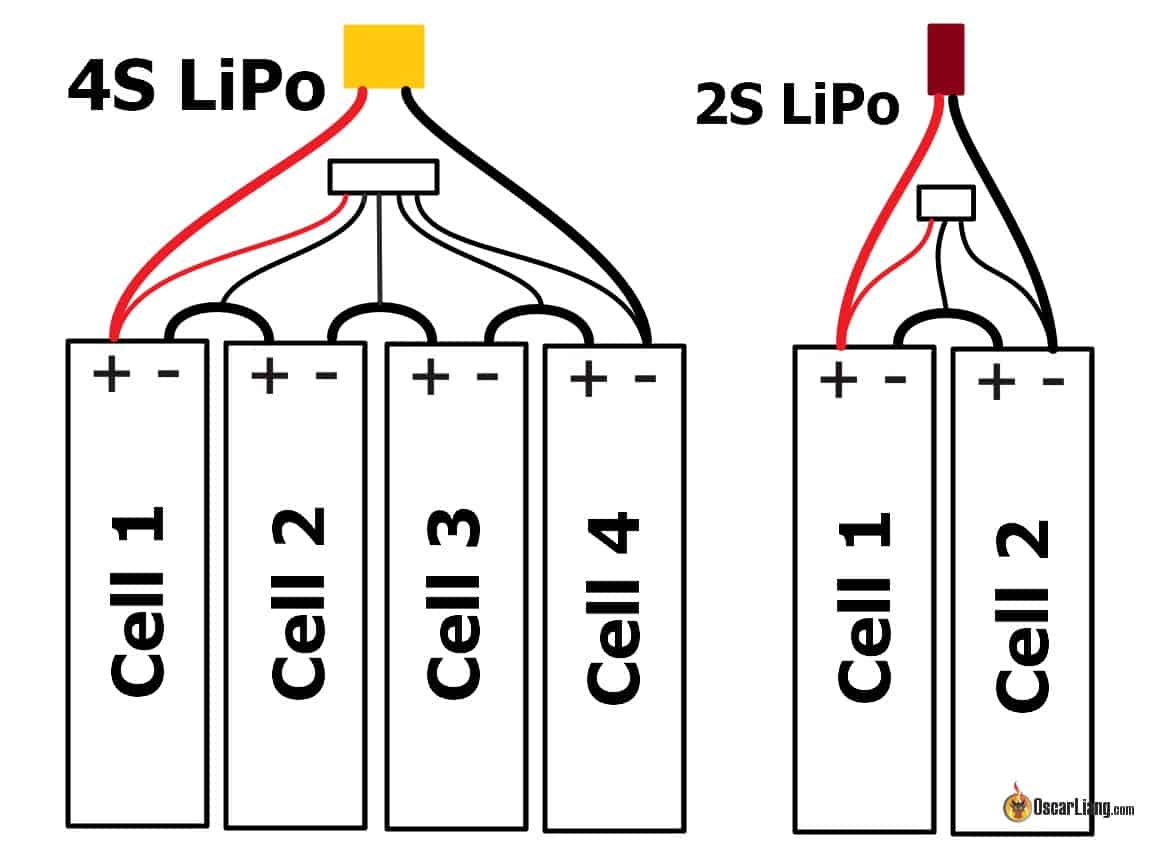

Балансировочный разъём даёт доступ к напряжению каждой отдельной банки Li-Po аккумулятора. В основном он используется для проверки напряжений отдельных банок и для балансировочной зарядки.

Что делать, если шлейф повреждён#

Прежде чем браться за ремонт, внимательно осмотрите аккумулятор.

Проверьте батарею на механические повреждения:

• вздутие;
• проколы;
• порванная внешняя обёртка;
• повреждённые выводы банок;
• следы подгорания;
• необычный нагрев или запах.

Затем измерьте напряжение каждой банки и убедитесь, что они в безопасном диапазоне и разумно сбалансированы. Повреждённый балансировочный разъём мог замкнуть часть проводов между собой, из-за чего одна или несколько банок могли уйти в глубокий разряд.

Если сам аккумулятор повреждён или напряжение любой банки аномально низкое, безопаснее списать пак, а не чинить его. Если же пак физически цел, напряжения всех банок в норме и вы считаете, что им ещё можно пользоваться, — можно приступать к замене разъёма.

Где взять новый разъём#

Всякий раз, когда вы списываете старые Li-Po, есть смысл сохранять их балансировочные шлейфы и разъёмы — пригодятся как запчасти. Если запасных нет, новые разъёмы продаются на AliExpress, Amazon и в профильных магазинах.

Убедитесь, что у нового разъёма правильное число контактов и проводов для вашей батареи: 2S требует 3 контакта, 4S — 5 контактов, 6S — 7 контактов и так далее.

Как заменить разъём#

При замене балансировочного разъёма главное правило звучит так:

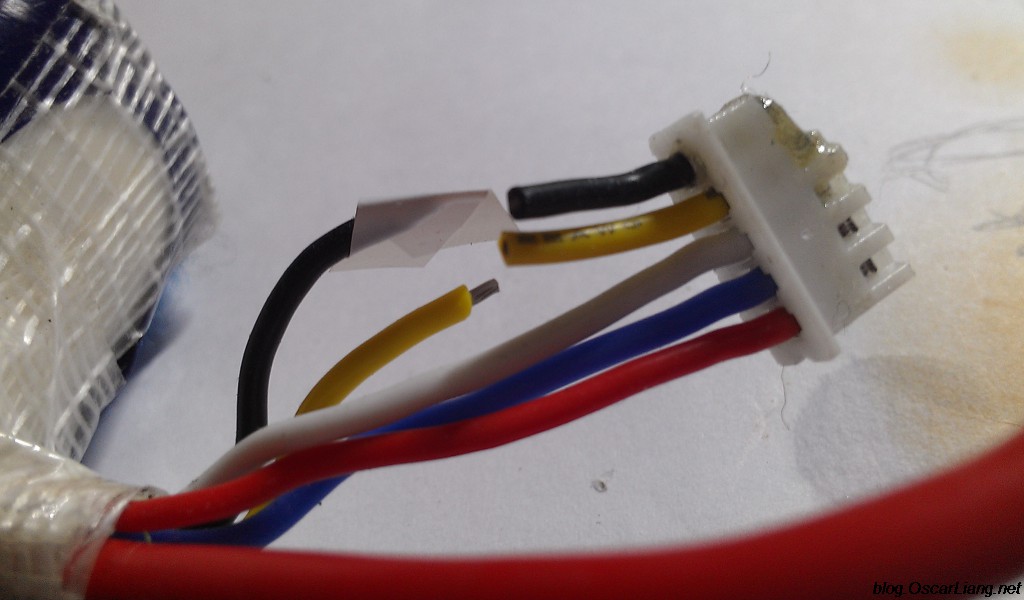

Никогда не режьте больше одного провода за раз.

Если два оголённых балансировочных провода соприкоснутся, они замкнут одну или несколько банок напрямую.

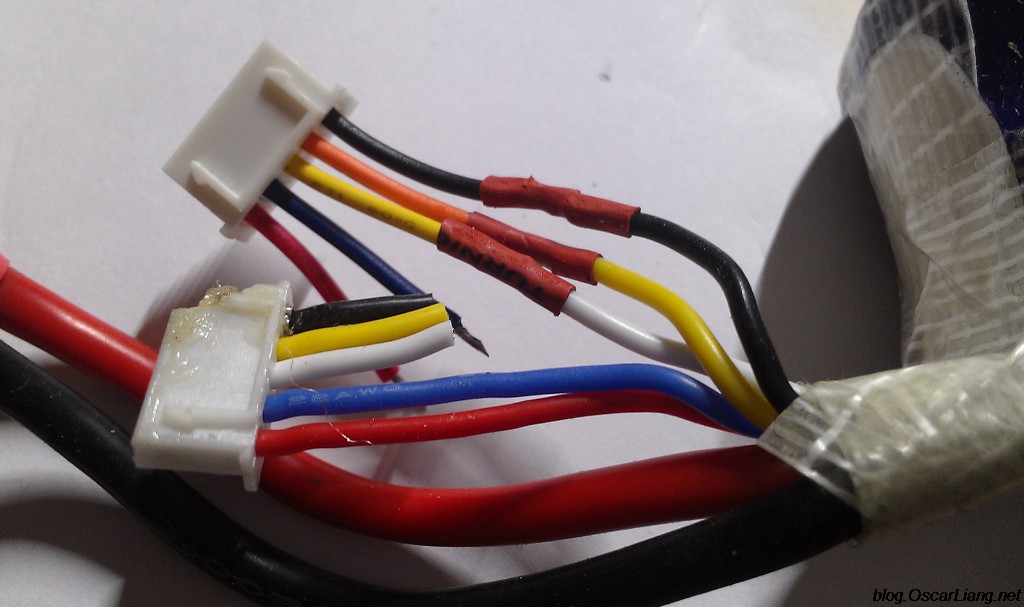

Начинайте с провода с наименьшим потенциалом — обычно это чёрный, «земляной». Перекусите его, снимите небольшой участок изоляции и соедините с соответствующим проводом нового разъёма. Сразу же заизолируйте пайку термоусадкой, прежде чем переходить к следующему проводу.

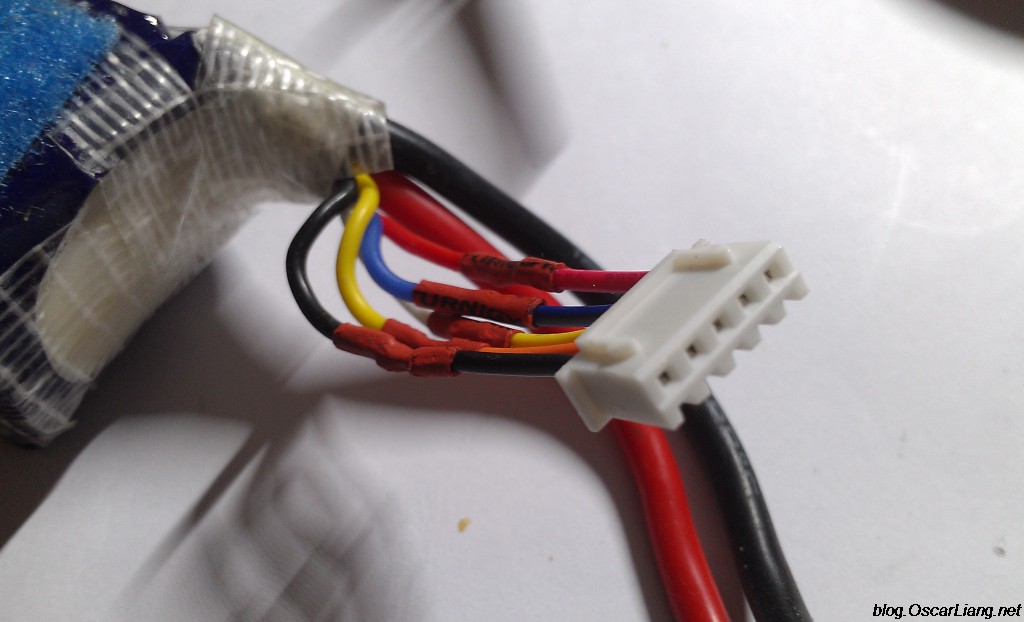

Дальше продолжайте по одному проводу за раз, пока все не будут перенесены на новый разъём. Работа по одному проводу резко снижает риск случайно замкнуть аккумулятор.

Как определить провода мультиметром#

Если во время ремонта вы не уверены, какой провод какой банке соответствует, воспользуйтесь мультиметром, а не догадками.

• Переведите мультиметр в режим измерения постоянного напряжения.
• Поставьте отрицательный щуп на главный минусовой вывод батареи (чёрный провод силового разъёма XT60).
• Поочерёдно касайтесь положительным щупом каждого балансировочного провода.
• Напряжение должно расти по мере продвижения по разъёму.

Например, на заряженном 4S Li-Po вы примерно увидите:

Точные значения зависят от степени заряда. Так легко подтвердить правильный порядок проводов ещё до пайки.

Проверьте работу до зарядки#

После замены разъёма проверьте балансировочную колодку мультиметром, прежде чем подключать батарею к зарядному устройству. Убедитесь, что:

• порядок проводов правильный;
• между соседними контактами нет замыканий;
• напряжение каждой банки выглядит адекватно;
• суммарное напряжение, измеренное через балансировочный разъём, совпадает с напряжением батареи.

Подключайте батарею к зарядке только когда уверены в правильности подключения.

Как не перерезать шлейф в следующий раз#

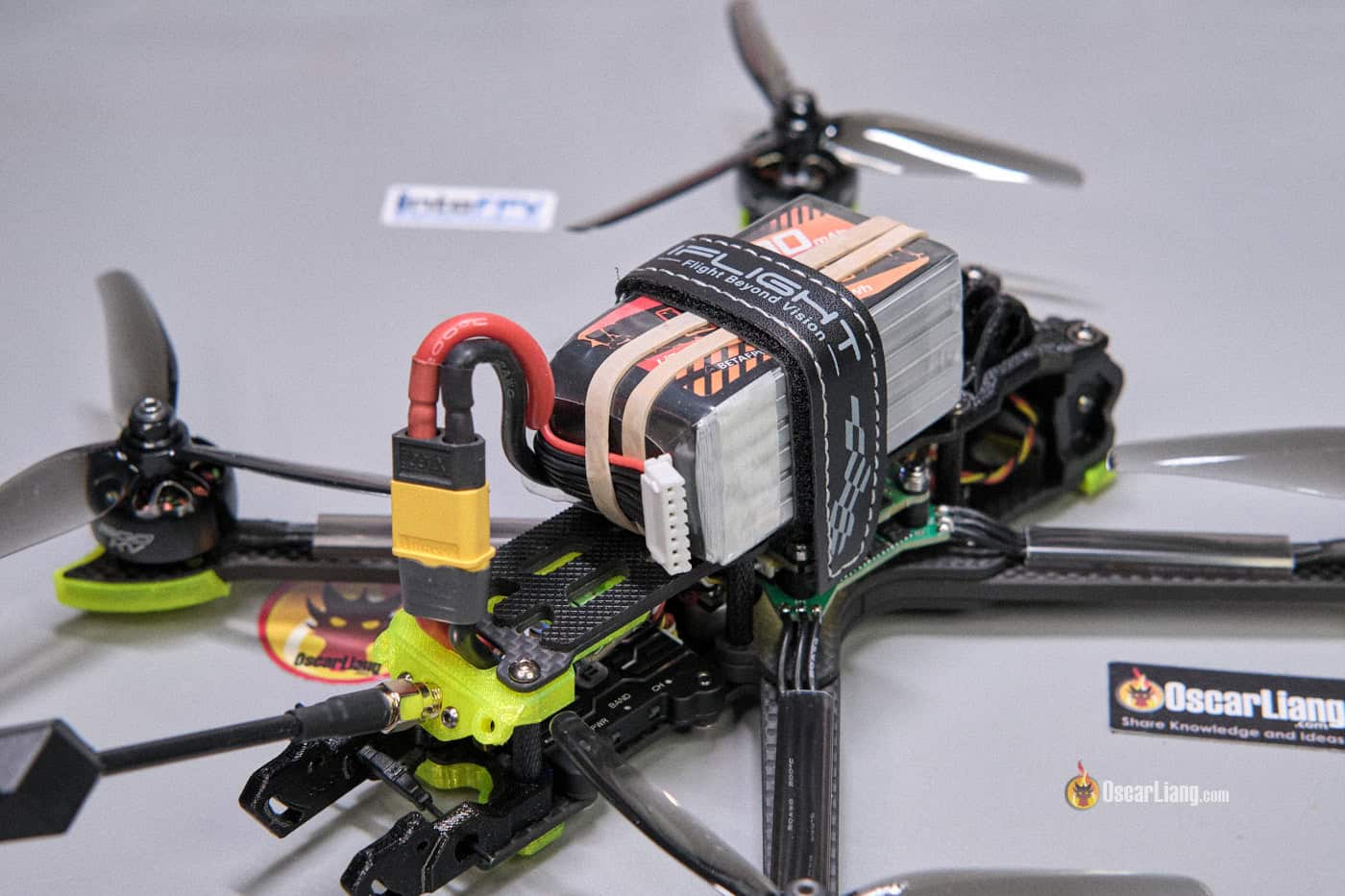

Самый простой способ — зафиксировать шлейф резинкой.

Защита балансировочного разъёма#

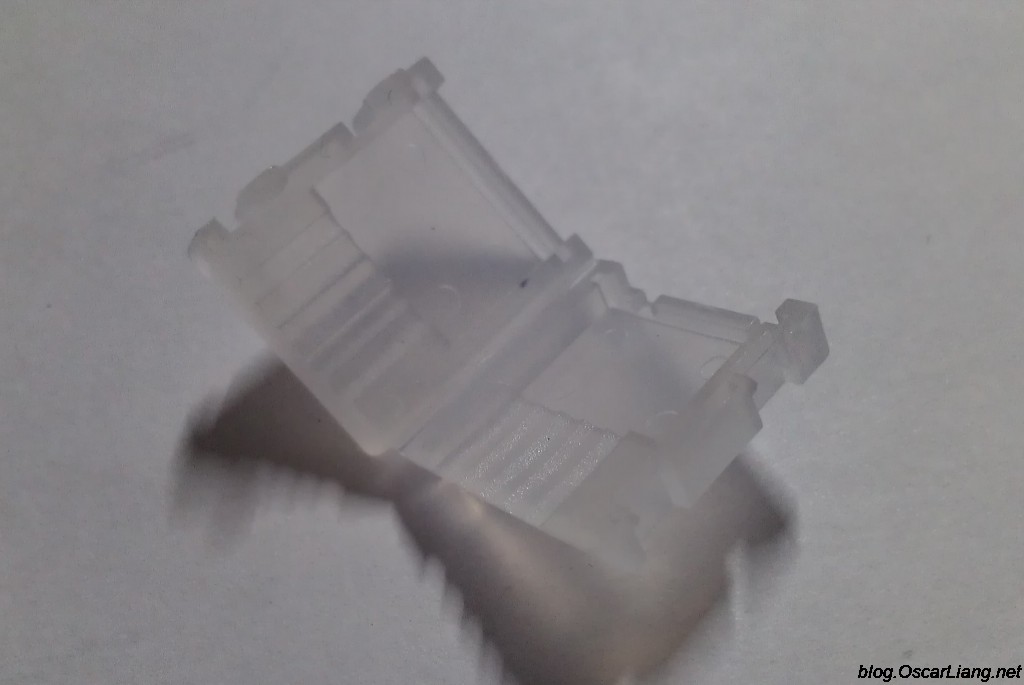

Можно также использовать защиту балансировочного разъёма — так называемый balance plug saver, — чтобы снизить шанс повреждения.

Такие протекторы не неубиваемы, и часть шлейфа всё равно остаётся открытой, но защищают они заметно лучше, чем полное отсутствие защиты.
